Joint angulaire RHEINZINK

Le système de couverture à joint angulaire fiable en zinc-titane

Avantages du joint angulaire en zinc-titane RHEINZINK

  • Système de toiture de grande longévité avec pli visuellement contrastant pour des pentes de toit à partir de 25°
  • Système autorisé par le service de l’urbanisme – Davantage de sécurité
  • Vaste assortiment de laminés et produits d’évacuation des eaux pluviales appropriés d’un seul et même fournisseur

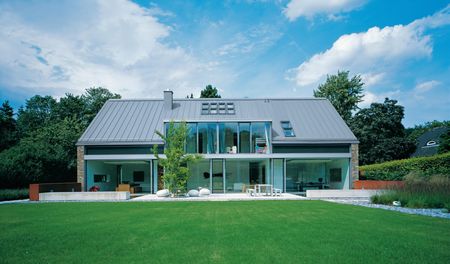

Le joint angulaire RHEINZINK

De nombreuses solutions de système RHEINZINK se basent sur des procédés utilisés depuis plusieurs années, qui existent depuis déjà plus de 100 ans. Certaines caractéristiques de ces procédés restent valables jusqu’à aujourd’hui, bien que RHEINZINK propose entretemps bon nombre de perfectionnements issus de son esprit d’innovation et de son orientation pratique. Le joint angulaire est un bon exemple à cet égard et est utilisé depuis le début du XXe siècle. Un point particulièrement avantageux est l’utilisation du joint angulaire comme système de couverture de toit pour des pentes de toit de plus de 25°, voire de 35° dans les régions fortement enneigées. De plus, l’utilisation du système à joint angulaire offre de nombreuses marges de conception dont les bureaux d’études et les architectes peuvent profiter. Un trait caractéristique du joint angulaire est sa structure visuellement contrastante.

Caractéristiques du système à joint angulaire RHEINZINK

  • Structure marquante et vivante pour les petites et grandes surfaces
  • Possibilités d’adaptation individuelles aux surfaces gironnées et cintrées concaves et convexes
  • La pose des différents éléments peut s’effectuer verticalement, en biais ou horizontalement et permet de planifier des surfaces de toit intéressantes et esthétiquement convaincantes
  • La technique de système appropriée permet une pose rapide


L’assortiment de RHEINZINK contient des solutions de système pour répondre aux exigences les plus diverses. Pour les toitures classiques présentant en particulier un angle de pente important d’au moins 25°, le joint angulaire est un excellent choix. Si le joint angulaire est utilisé pour des projets de rénovation, les bureaux d’études et les architectes profitent d’une manipulation simple. Il est ainsi possible de couvrir de grandes surfaces de toit de manière rentable et de prendre en considération des éléments individuels d’un bâtiment de manière économique. Son utilisation en association avec des allèges, des acrotères et des mansardes se fait quasiment sans problème.

Si une couverture à joint angulaire est prévue, vous êtes confronté, en tant que bureau d’études ou architecte, au défi de prendre en considération différents éléments de manière économique. En combinaison avec le système à joint angulaire pour les surfaces de toit, RHEINZINK propose donc également un vaste éventail d’accessoires. Des systèmes d’arrêt de neige, des dispositifs de sécurité, des systèmes de marches d’accès au toit, des mesures d’étanchéité des joints et un système de fixation simple complètent notre assortiment.

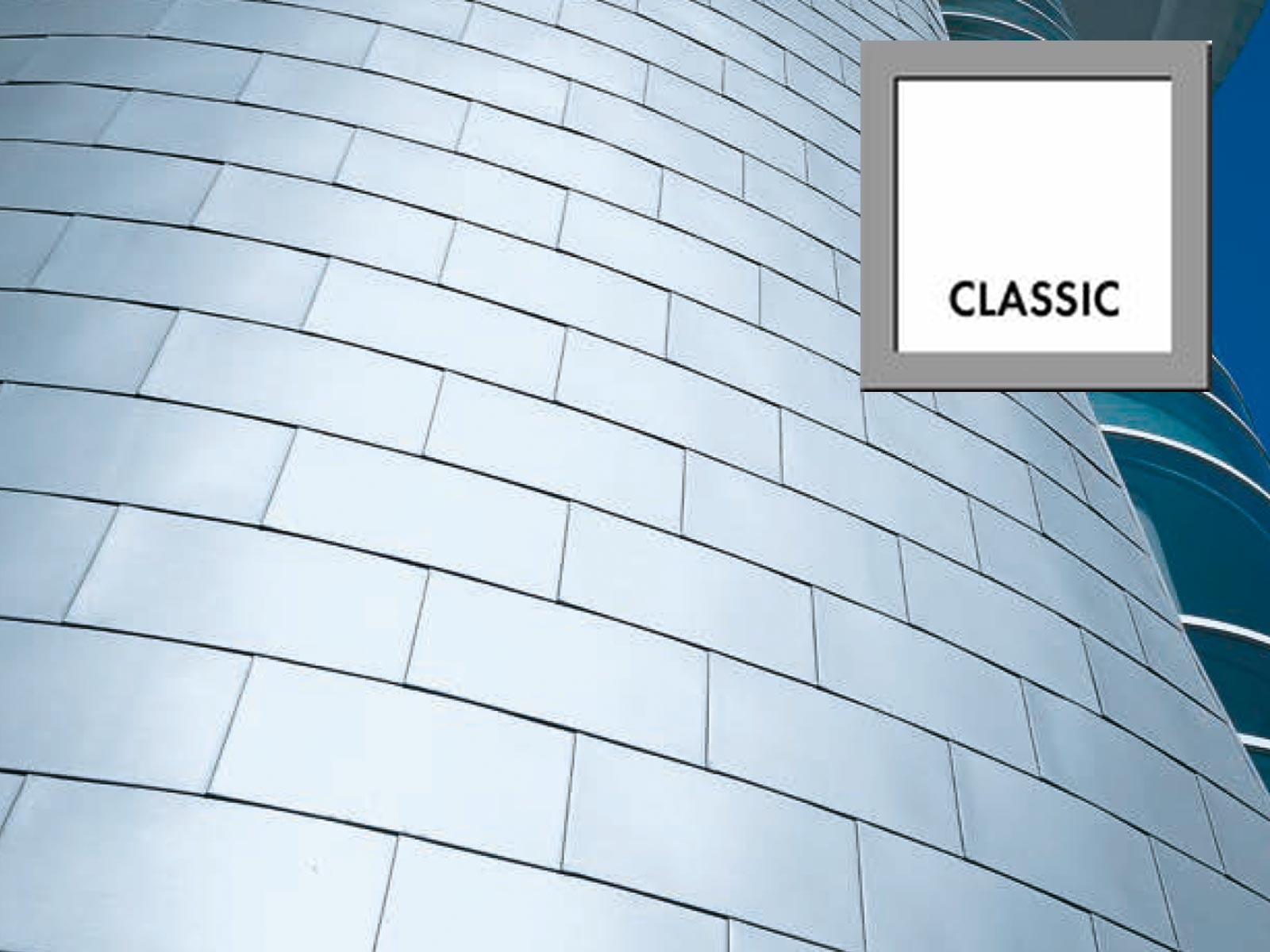

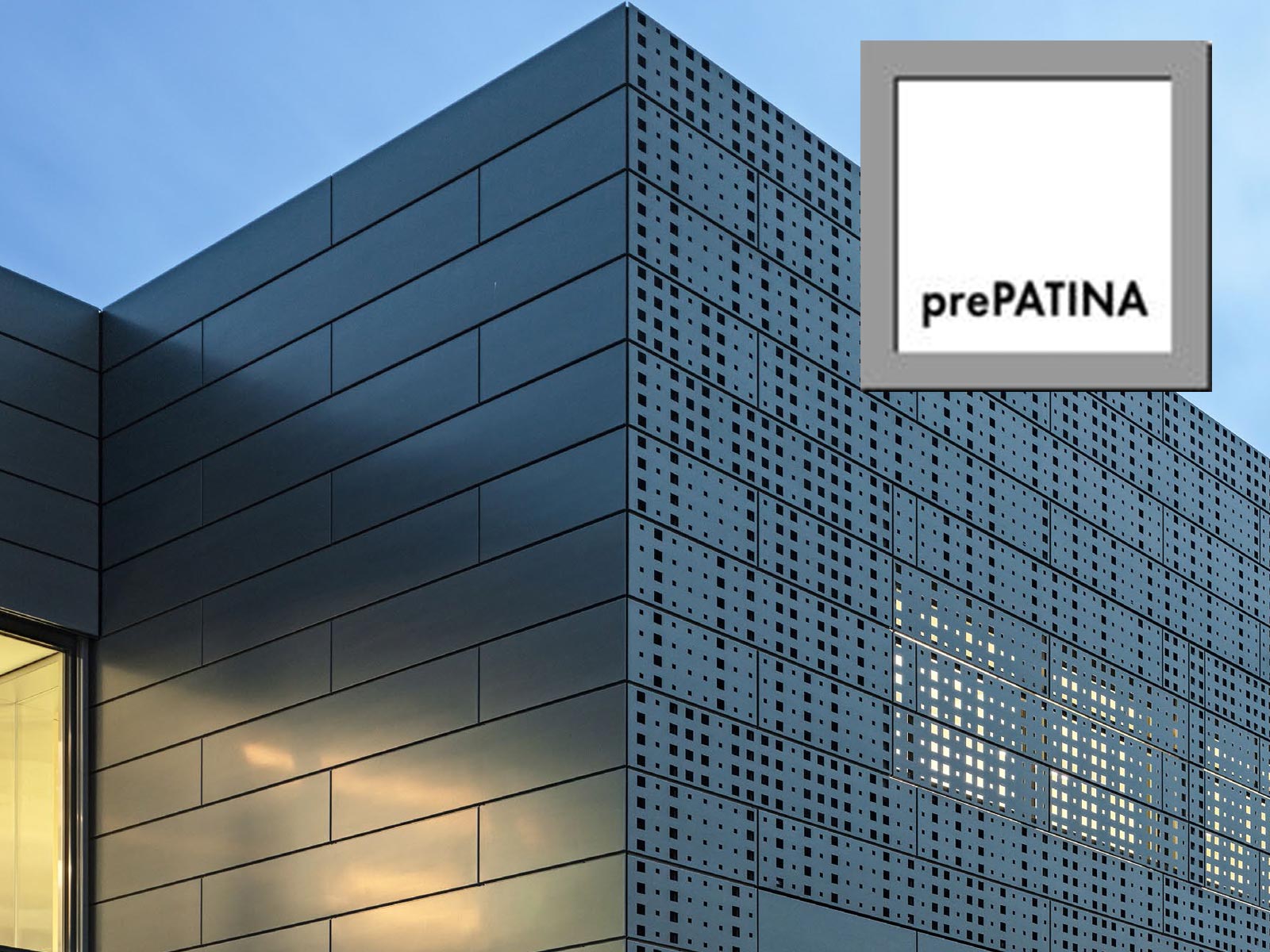

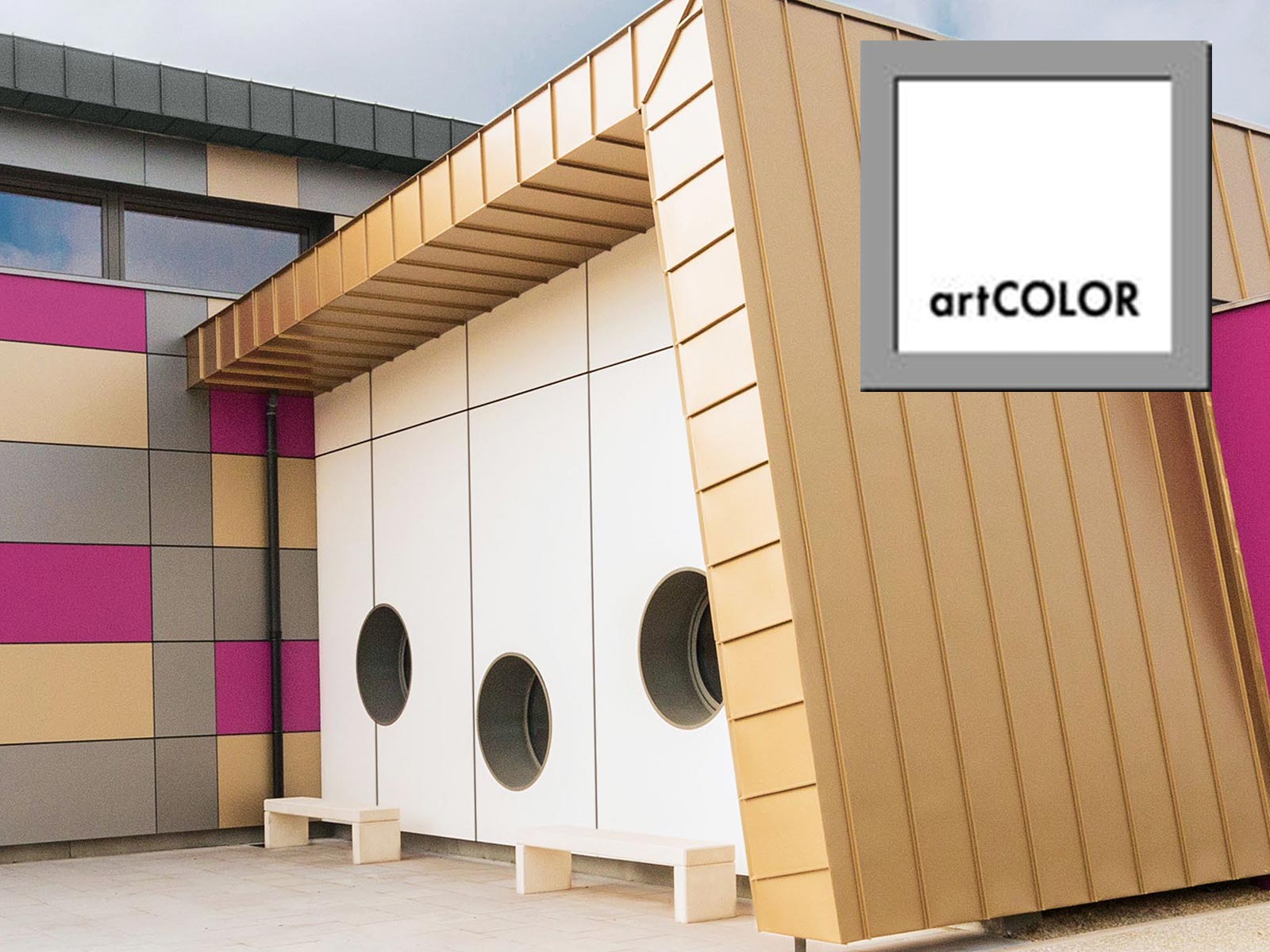

Variantes de surface pour joint angulaire RHEINZINK

Planification & application Joint angulaire

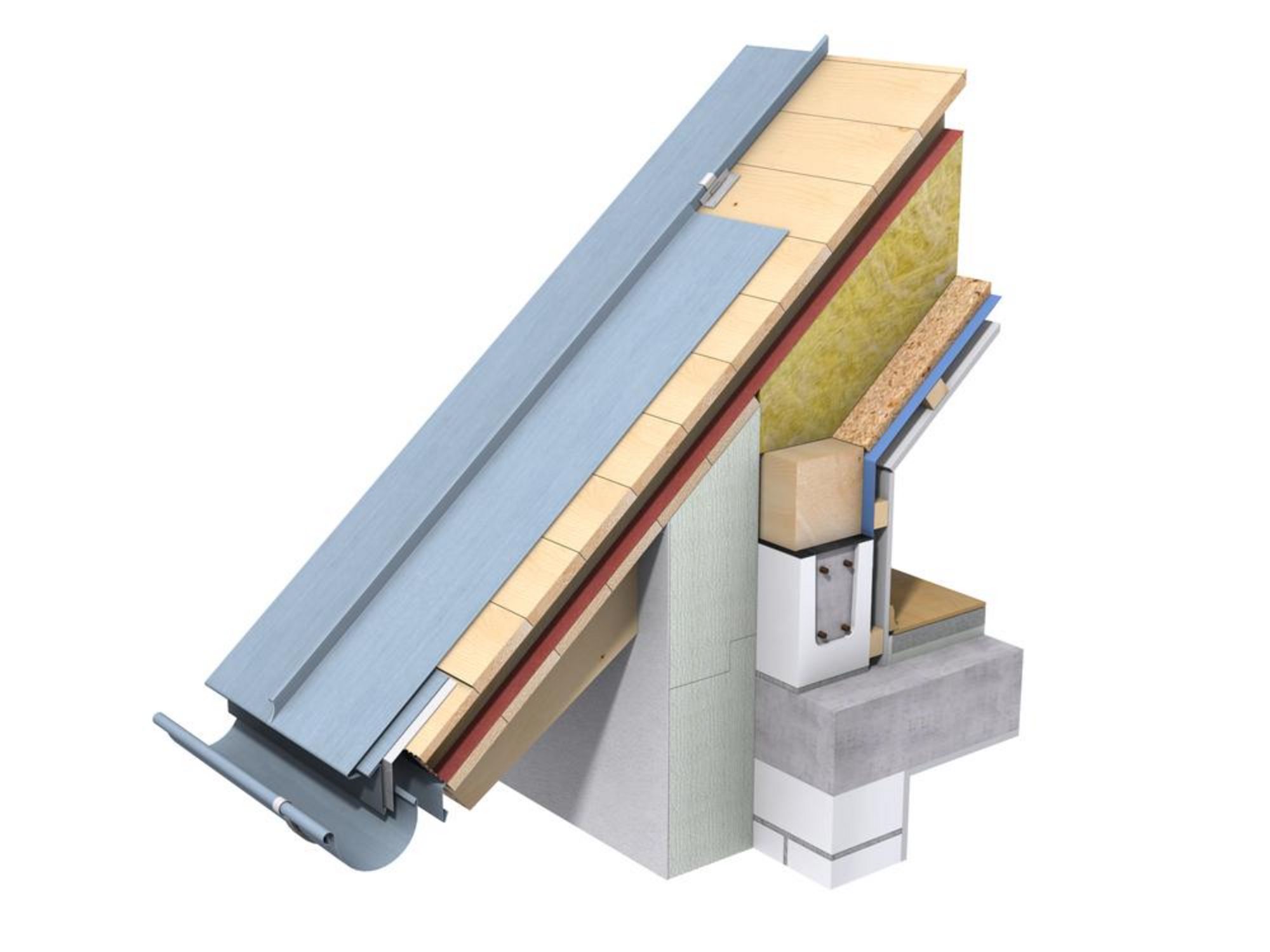

Description de système

  • Couverture de toit à partir d’une pente de 25°
  • Pente à partir de 35° dans les régions enneigées

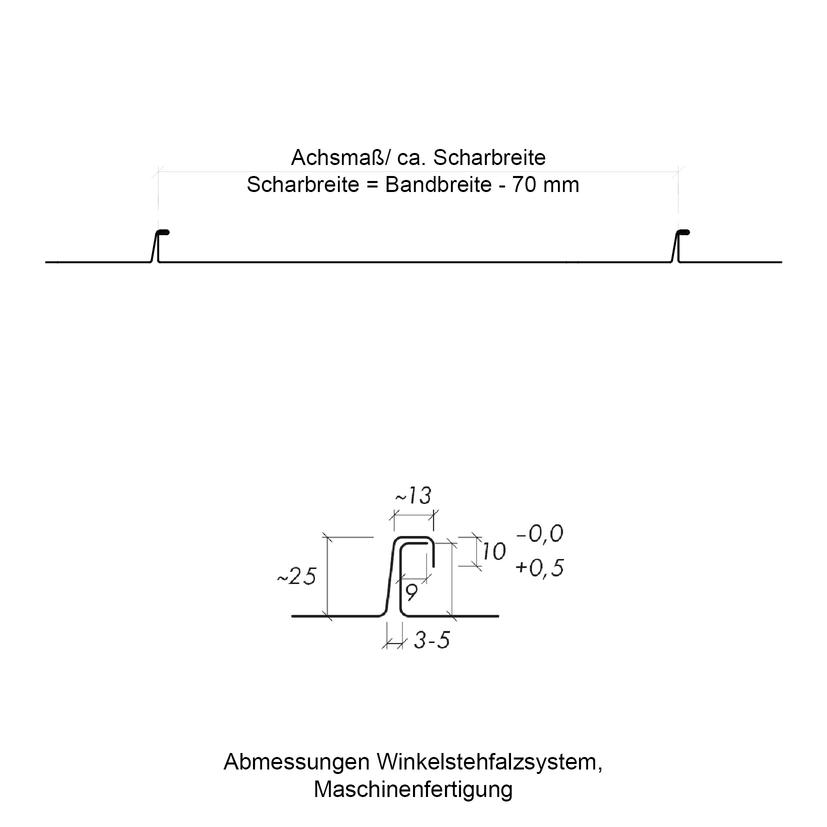

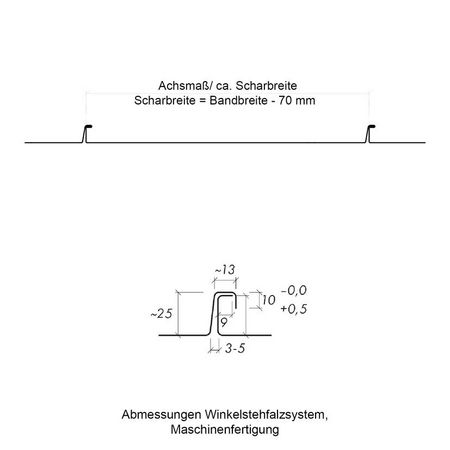

Le joint angulaire est utilisé pour les toitures et les façades ainsi que pour l’habillage de petites surfaces, telles que des rives, des acrotères, etc. Avec sa hauteur d’env. 25 mm et une largeur d’agrafage d’env. 12 mm, il est possible de relier visuellement la toiture et la façade. Il se caractérise notamment par des tensions de matériau faibles. Contrairement au joint debout, seul un flanc est ici fermé mécaniquement ou manuellement. Le joint angulaire est fabriqué à l’aide de profileuses à galets (longueur ≤ 16,0 m) ou de plieuses (longueur ≤ 4,0 m). Les parties gironnées ainsi que les surfaces cintrées concaves et convexes peuvent ainsi être couvertes et bardées.

Dimensions & épaisseurs de métal

  • Largeur de bac standard env. 600 mm (bandes de 670 mm)
  • Largeurs de bac courantes 330 mm à 600 mm
  • Épaisseurs de métal 0,7 mm / 0,8 mm
  • Longueur de bac maximale avec dilatation unilatérale, 10,00 m
  • Longueur de bac maximale avec dilatation bilatétale, 17 m

Les largeurs des bandes sont variables jusqu'à une largeur maximale de 600 mm (ce qui correspond à une largeur brute de 670 mm), avec une épaisseur de métal de 0,7 mm. Les largeurs des bandes résultent de la largeur du matériau sur le rouleau moins les plis d'agrafe. Il est avantageux de choisir des développements qui correspondent aux largeurs standard des rouleaux de tôle. Des largeurs plus petites augmentent la planéité et réduisent le risque de bruits de flottement dus à l'influence du vent (forces de pression et d'aspiration). Plus la couverture est exposée, plus la largeur des bandes doit être réduite, ce qui augmente le nombre de pattes de fixation par mètre carré. Sur la base de l'expérience pratique en matière de construction, nous recommandons de limiter la largeur des bacs à 430 mm et d'utiliser une épaisseur de métal de 0,8 mm pour les toits à un pan avec surplomb.

Les variations de longueur induites par la température doivent pouvoir être absorbées sans dommage. Pour cette raison, les fixations doivent pouvoir glisser à partir d'un point fixe, d'un côté ou des deux côtés (pattes coulissantes). Avec une possibilité de dilatation unilatérale, la longueur maximale des panneaux est de 10 m ; dans le cas d'une dilatation des deux côtés du point fixe, la longueur bacs peut aller jusqu'à 17 m.

Longueurs de bacs maximales ; pour les grandes longueurs, la largeur et l'épaisseur des bacs doivent être adaptées aux exigences accrues, par exemple en utilisant des tôles plus épaisses (épaisseur de 0,8 mm), en réduisant la dimension axiale entre les agrafes et en utilisant des longues pattes coulissantes.

Si la longueur maximale possible des bacs n'est pas suffisante, des longueurs individuelles peuvent être reliées par des joints transversaux.

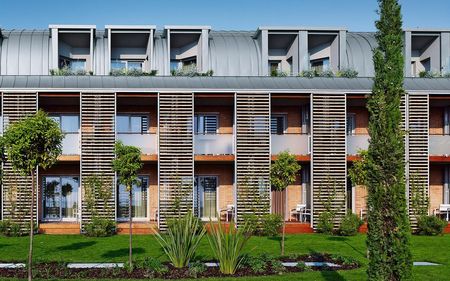

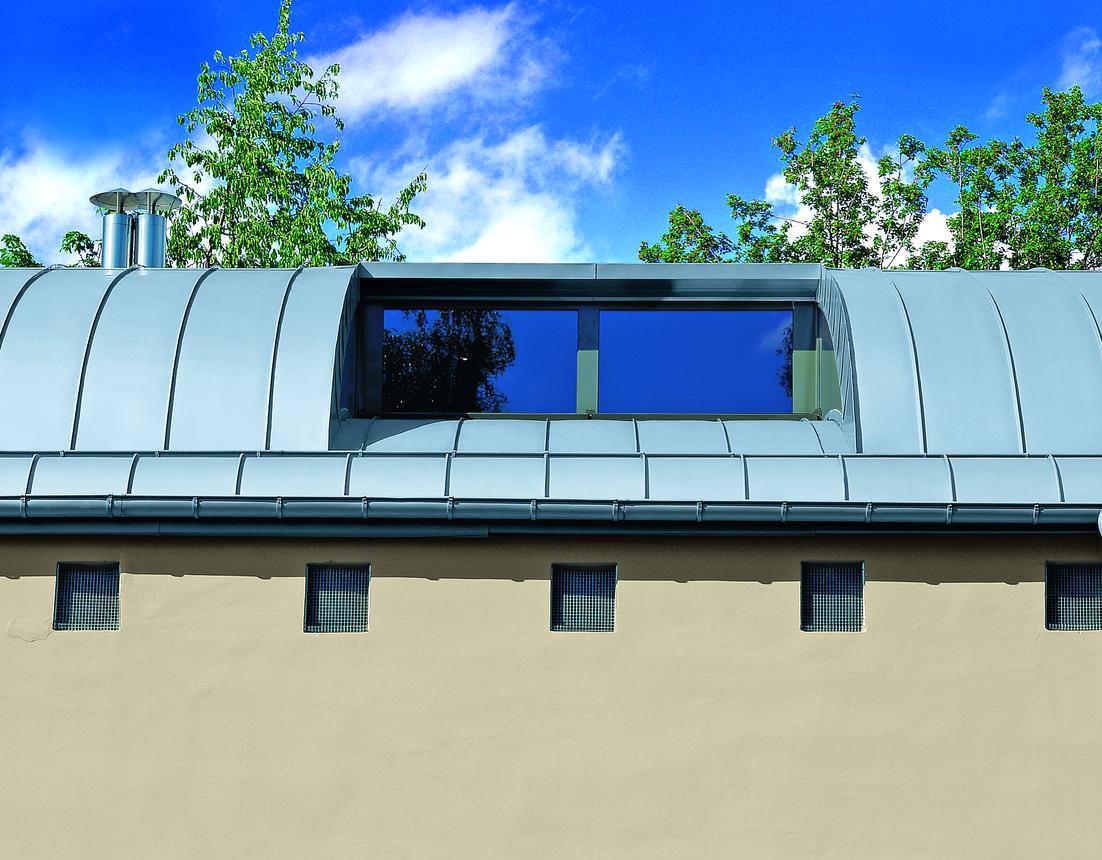

  • Bacs arrondis convexes et concaves
  • Bacs coniques (gironnés)

L'avantage des revêtements à joint debout double est qu'ils s'adaptent à pratiquement toutes les formes de toiture. Surtout, les revêtements arrondis en tôle peuvent être réalisés de manière optimale. On distingue les courbes concaves (incurvées vers l'intérieur, comprimées) et convexes (incurvées vers l'extérieur).

Le rayon minimal pour les panneaux convexes, arrondis et pré-profilés est de 0,6 m. Pour les rayons inférieurs à 0,6 m, les bacs doivent être pliés à la main et étirés à l'aide d'une pince manuelle ou d'un Biegeboy. Pour les rayons entre 0,6 et 12,0 m, les panneaux pré-profilés peuvent être arrondis au rayon désiré à l'aide d'une cintreuse. A partir d'un rayon de 12 m, les bacs peuvent être posés sans pré-cintrage mécanique.

Pour les surfaces arrondies concaves, le pli d'agrafe relevé doit être comprimé, ce qui est techniquement plus difficile à maîtriser que les étirements. Le rayon minimum pour un arrondi concave est donc de 2,5 m.

Les bacs coniques sont utilisés pour la construction de toitures sur des plans arrondis ou pour un détail spécial, p.ex. de noue. Pour des raisons artisanales, la largeur des bacs coniques doit être d'au moins 100 mm et d'au plus 730 mm, en fonction des charges dues au vent. Pour les toits en appentis, la largeur maximale des bacs doit être de 530 mm.

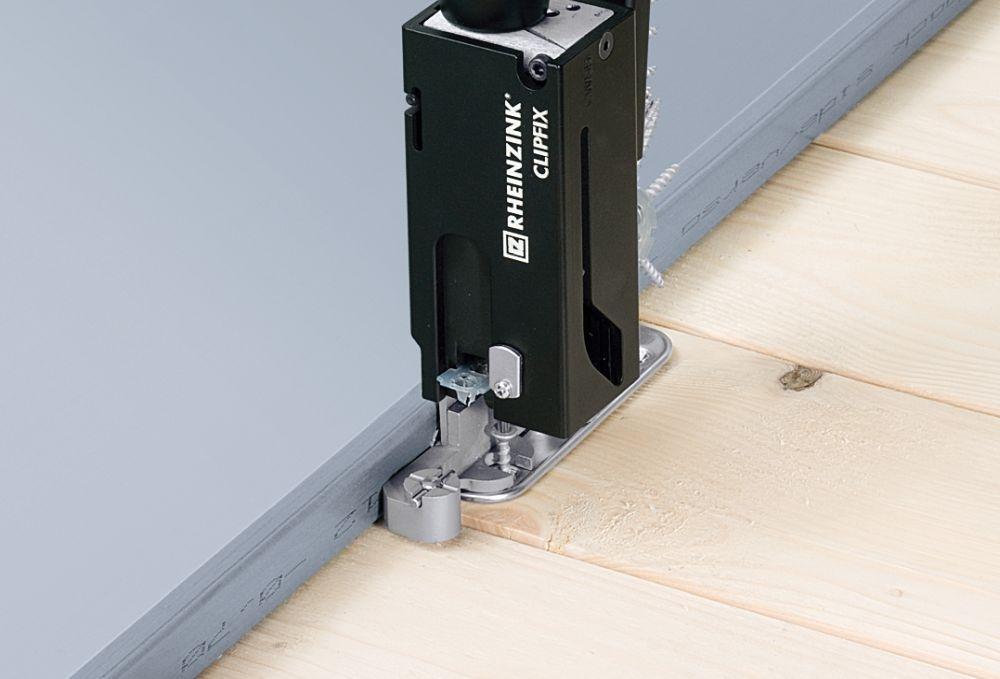

Fixation avec le système CLIPFIX

  • Assemblage rapide - moins de pattes, plus grande distance entre les pattes
  • La charge nominale est beaucoup plus élevée qu'avec les pattes conventionnelles.
  • Système homologué par les autorités compétentes en matière de construction
  • Pattes fixes et coulissantes en acier inoxydable de haute qualité
  • Vis protégées contre la corrosion et vis en acier inoxydable

Les couvertures RHEINZINK à joint debout sont fixés indirectement à l'aide de pattes fixes et coulissantes. Avec les pattes (clips de fixation) en acier inoxydable, le tournevis- magazine RHEINZINK CLIPFIX et les vis simples ou à magasin CLIPFIX, vous répondez aux exigences d'une sécurité maximale.

La charge nominale de 600 Newton est beaucoup plus élevée que celle d'un système conventionnel. En fonction du procédé (vissage au lieu de clouage), non seulement vous gagnez du temps, mais vous travaillez aussi d'une manière plus économique grâce aux écarts plus élevés des entre les pattes nécessaires.

Le calcul des charges dues au vent en fonction de l'objet et du nombre de pattes nécessaires doit être effectué conformément au Guide et à l'application Web "Calcul des pattes et des dispositifs pare-neige pour revêtements métalliques en tôle fine" de suissetec (commandable chez suissetec.ch).



Pour en savoir plus sur CLIPFIX, cliquez ici



RHEINZINK offre une qualité de produit maximale

L’utilisation de matières premières de haute qualité et l’emploi des méthodes de production les plus modernes permettent de garantir une excellente qualité de produit à tout moment.

Bien entendu, l’utilisation du système à joint angulaire est une décision d’investissement bien réfléchie. Outre la pose rentable avec Clipfix, ce système saura également vous convaincre par la grande longévité des joints angulaires. Comparé à de nombreux produits moins onéreux, le produit garantit une durée de vie pour plusieurs générations et ne nécessite aucun entretien. Une fois posés, les toitures et systèmes de couverture bravent le vent et les intempéries pendant des décennies et protègent le corps d’un bâtiment en toute fiabilité.

Toutes les informations importantes sur notre solution à joint angulaire ainsi que des exemples de conception sont disponibles en ligne à tout moment dans la rubrique des téléchargements. L’équipe RHEINZINK se tient volontiers à votre disposition pour répondre à tout type de question. Nous serons heureux que vous preniez contact avec nous et sommes sûrs de pouvoir vous convaincre avec nos produits exceptionnels.
